Цифровой режущий стол Gunner для дорожных знаков и светоотражающей плёнки
Профессиональный flatbed‑плоттер для резки светоотражающей плёнки, дорожных знаков, виниловых стикеров и композитных материалов: точный контурный рез, быстрая смена режимов «надрез/сквозная резка», минимум ручной доработки.
Идеален для дорожных знаков и ГОСТ‑разметки
Режет призматическую и шаростеклянную светоотражающую плёнку, алюминиевые композиты и жёсткие материалы для дорожных щитов и навигации.
Режет призматическую и шаростеклянную светоотражающую плёнку, алюминиевые композиты и жёсткие материалы для дорожных щитов и навигации.
Контурный рез по меткам без подрезки
Считывает метки с уже напечатанных листов и точно режет по контуру, избавляя от ручной обрезки знаков по краю заготовки.
Считывает метки с уже напечатанных листов и точно режет по контуру, избавляя от ручной обрезки знаков по краю заготовки.
Быстрая смена режимов резки
Переключение между kiss‑cut (надрез плёнки) и сквозной резкой листа, возможность работы с многослойными материалами и накладными отражающими элементами.
Переключение между kiss‑cut (надрез плёнки) и сквозной резкой листа, возможность работы с многослойными материалами и накладными отражающими элементами.

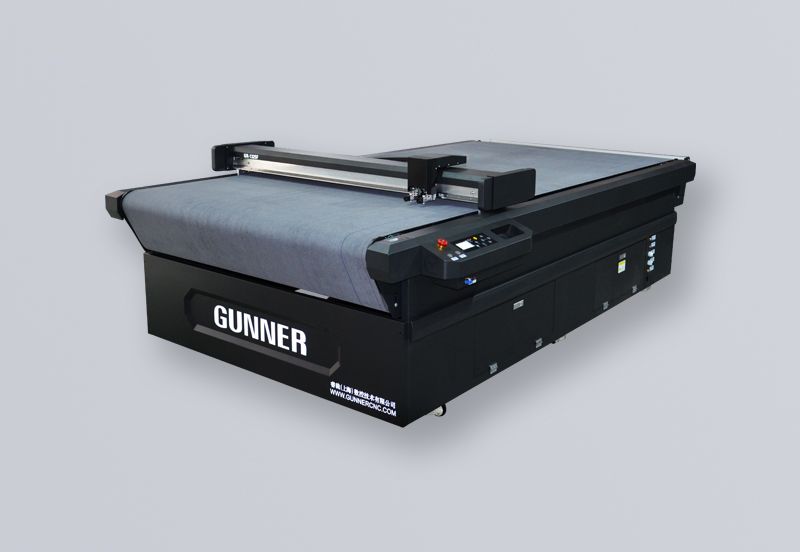

Планшетные цифровые резаки с автоподачей — GR1312D PRO / GR1325D PRO
В отличие от резаков общего назначения, эта модель разработана исключительно для высокоточной резки световозвращающих (светоотражающих) пленок толщиной менее 1 миллиметра.
Она обеспечивает не только превосходную точность резки, но также более высокую скорость работы и большую экономическую эффективность.
В отличие от резаков общего назначения, эта модель разработана исключительно для высокоточной резки световозвращающих (светоотражающих) пленок толщиной менее 1 миллиметра.
Она обеспечивает не только превосходную точность резки, но также более высокую скорость работы и большую экономическую эффективность.
Цифровой режущий стол Gunner предназначен для серийного производства дорожных знаков, навигации и любых изделий из светоотражающей плёнки, где важны точность, повторяемость и соблюдение ГОСТ. Оборудование уверенно справляется с призматической и шаростеклянной светоотражающей плёнкой, жёсткими основами и многослойными конструкциями, поэтому подходит как для муниципальных заказчиков, так и для коммерческих производств дорожной и промышленной безопасности.
- Производство дорожных знаков и разметки
Резка светоотражающей плёнки для щитов «STOP», «Главная дорога», указателей направлений, информационных табличек, а также элементов горизонтальной разметки и временных дорожных знаков. - Навигация для промзон, ТЦ и парковок
Изготовление навигационных табличек, схем проезда, указателей парковочных зон, знаков безопасности и предупреждающих табличек на светоотражающих и обычных плёнках. - Светоотражающие наклейки и стикеры
Вырубка контурных стикеров для спецтранспорта, стройплощадок, складов и промышленного оборудования, где важно, чтобы маркировка была заметна в темноте и при плохой погоде. - Многослойные и комбинированные конструкции
Подготовка «слоёных» знаков: сначала режется и наносится нижний фон, затем по контурной разметке наклеиваются отдельные светоотражающие символы и пиктограммы — это позволяет делать яркие, долговечные знаки без полноцветной печати. - Мало‑ и среднесерийное производство
Станок удобен для тех, кто делает не только большие партии знаков, но и короткие тиражи под тендеры, нестандартные проекты, спецобъекты и индивидуальные схемы движения.

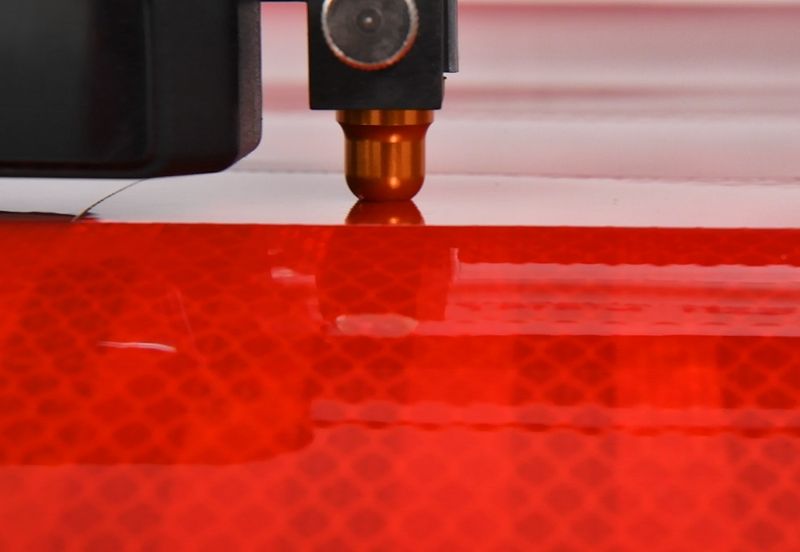

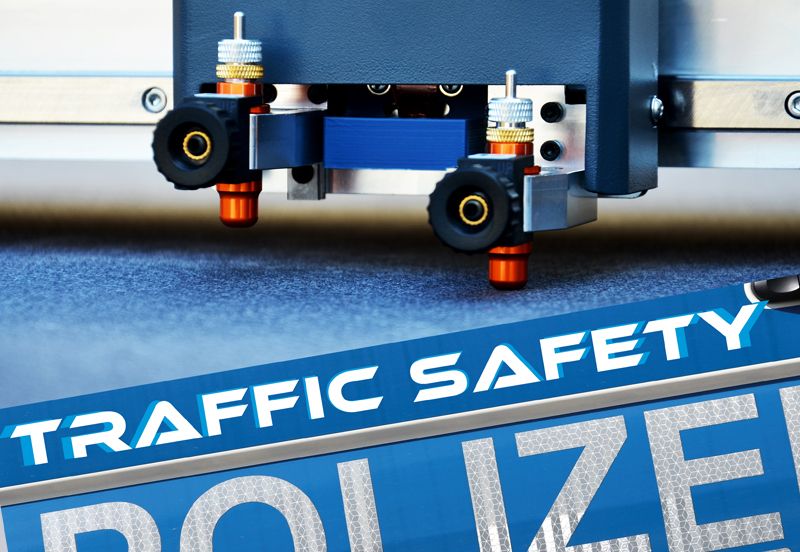

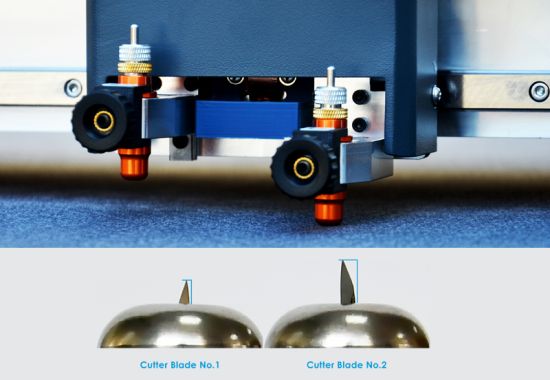

Использование коленчатого двигателя для увеличения силы резки
Для оси Z используется коленчатый двигатель, обеспечивающий большую силу прижима. Устройство оснащено конструкцией с двойной режущей головкой: одна предназначена для надсечки (kiss-cutting), а другая — для сквозной резки (through-cutting).
Параметры силы резки устанавливаются всего один раз и не требуют регулировки в процессе работы, что повышает эффективность раскроя и упрощает управление станком.
Параметры силы резки устанавливаются всего один раз и не требуют регулировки в процессе работы, что повышает эффективность раскроя и упрощает управление станком.

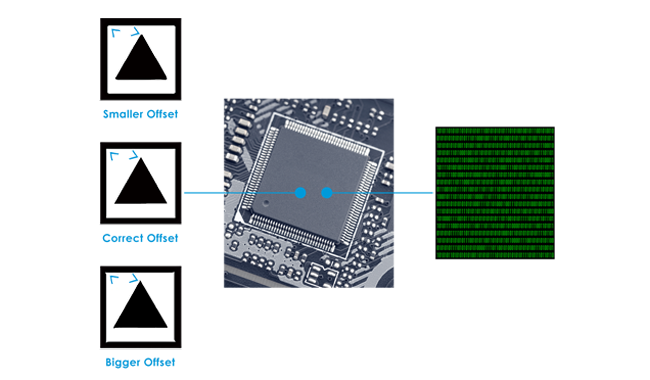

Компенсация кончика инструмента встроена в чип
В отличие от метода использования только стороннего программного обеспечения для компенсации вылета инструмента, мы встроили программу компенсации непосредственно в чип системы управления.
Такой подход эффективно предотвращает потерю точности резки, вызванную изменениями в ПО. В результате наш режущий станок способен выполнять стабильные и высокоточные операции по раскрою.
Такой подход эффективно предотвращает потерю точности резки, вызванную изменениями в ПО. В результате наш режущий станок способен выполнять стабильные и высокоточные операции по раскрою.

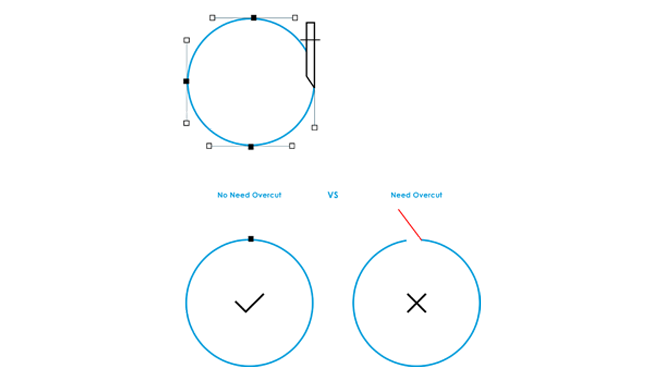

Нет необходимости в оверкате (Overcut)
Благодаря использованию передовых алгоритмов управления движением, начальная и конечная точки на каждой траектории резки могут полностью совпадать. Это избавляет от необходимости настраивать оверкат и, что более важно, обеспечивает более эстетичный и аккуратный вид кромки среза.

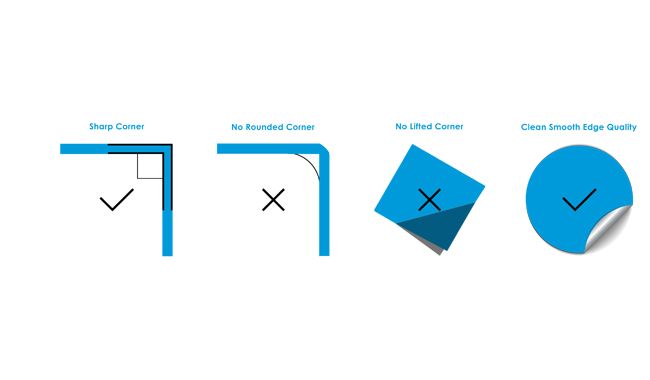

Выдающееся качество резки
Наш контроллер использует передовые алгоритмы управления движением, которые эффективно повышают точность резки. Это проявляется в более четких острых углах, которые не задираются и не скругляются.

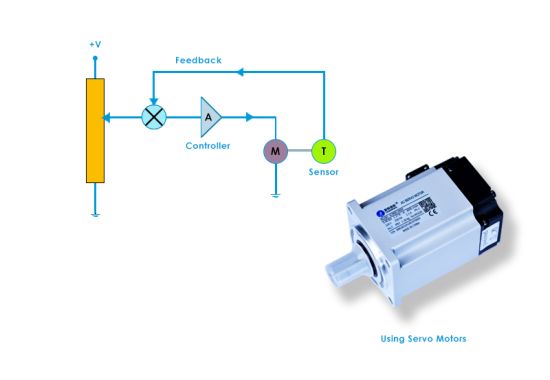

Использование серводвигателей
Используемые нами серводвигатели соответствуют медицинским стандартам. Они не только обеспечивают исключительную стабильность, но и отличаются такими характеристиками, как высокая скорость работы, высокий крутящий момент и бесшумность.

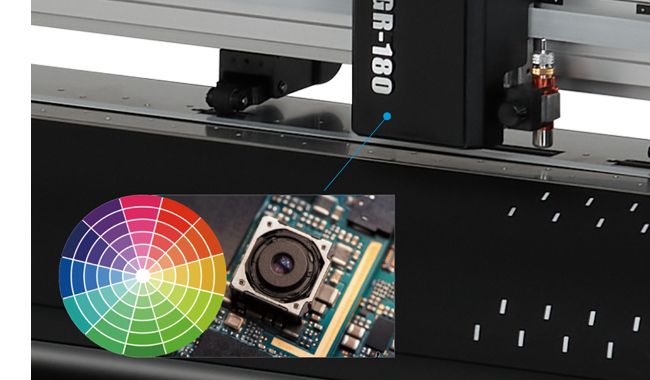

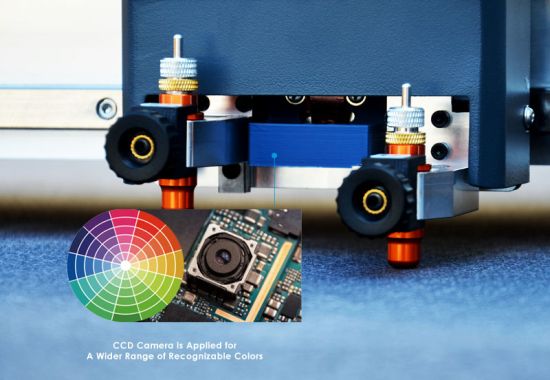

Использование CCD-камеры
По сравнению с красными лазерными датчиками, CCD-камеры способны гораздо быстрее определять контуры изображений сложной формы. CCD-камеры распознают более широкий спектр цветов и применимы к большему количеству типов материалов. Наше программное обеспечение позволяет в один клик автоматически идентифицировать контуры графики и добавлять регистрационные метки.

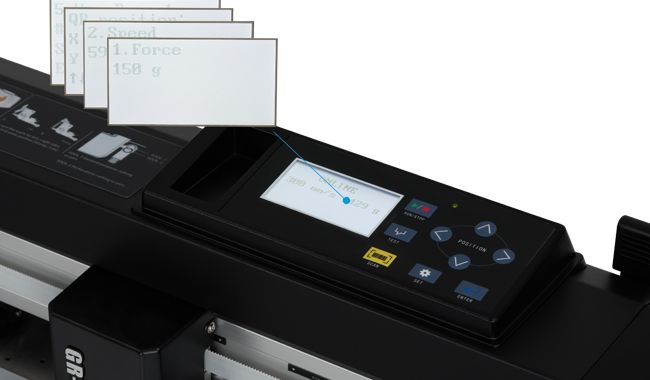

Оптимизированные операции и удобный интерфейс (HMI)
Опираясь на многолетний опыт, накопленный благодаря многочисленным пользователям, мы постоянно оптимизируем рабочие этапы и методы управления нашими станками. Теперь мы предлагаем более лаконичное меню управления, что способствует повышению эффективности работы пользователей. Мы также способны разрабатывать целевые программные и аппаратные решения, адаптированные под конкретные нужды различных клиентов или отраслей.
Преимущества вакуумного стола
- Нет необходимости снимать защитную пленку.
- Надсечка (Half Cutting).
- Сквозная резка (Through Cutting).
- Надсечка (Half Cutting).
- Сквозная резка (Through Cutting).

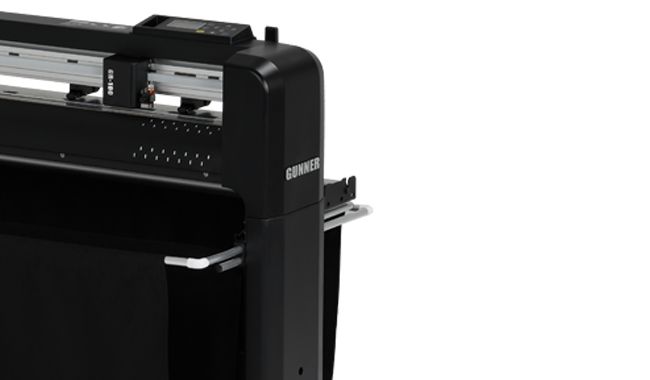

Корпус из углеродистой стали, прочный и надежный
Мы изготавливаем рамы и шасси из углеродистой стали, что создает более прочный и массивный корпус. Это значительно повышает стабильность станка во время работы, способствуя улучшению точности резки.

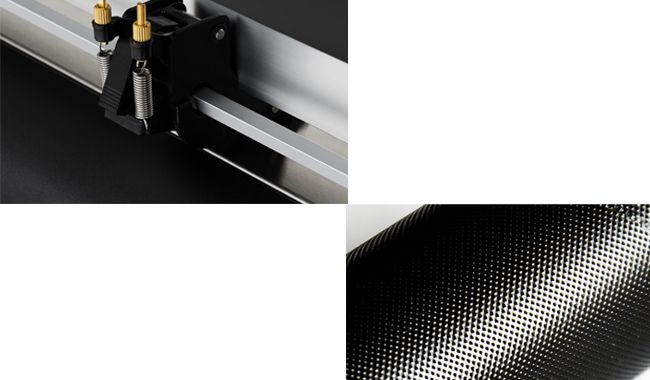

Точные жесткие прижимные ролики
Они изготовлены из трех различных материалов (включая АБС-пластик), что позволяет сохранять форму и точность без деформации или потери качества даже при длительной обработке. Ролики оснащены возможностью регулировки ВЫСОКОГО и НИЗКОГО давления, что обеспечивает гибкость пользовательских настроек.
Высокоточные абразивные ролики (Grit Rollers)
Мы используем абразивные ролики премиум-класса, отличающиеся высоким коэффициентом трения, точной подачей материала и исключительной долговечностью.
Высокоточные абразивные ролики (Grit Rollers)
Мы используем абразивные ролики премиум-класса, отличающиеся высоким коэффициентом трения, точной подачей материала и исключительной долговечностью.

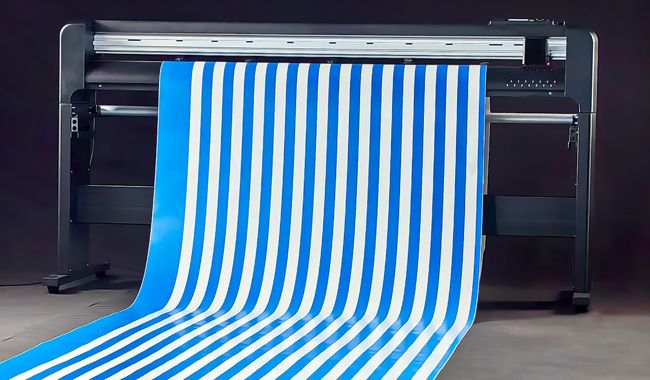

Стабильное и точное отслеживание на большой длине
Обладая возможностью стабильного и точного отслеживания (трекинга) на расстоянии до 7 метров (23 фута) — показатель, превосходящий большинство конкурентов — серия GR8000 обеспечивает надежную работу на длинных пролетах. Эта критически важная функция для высокоуровневой обработки делает устройство идеальным решением для изготовления крупногабаритных вывесок и лекал.

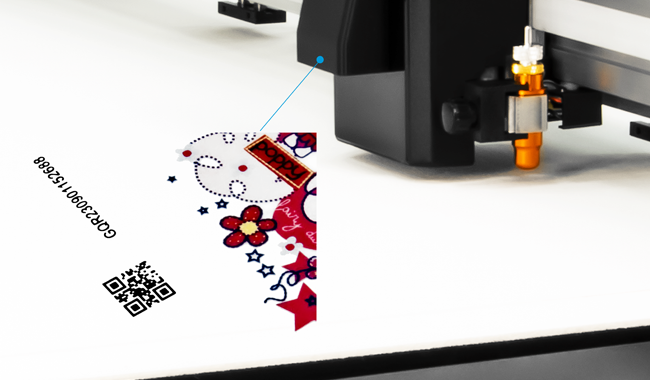

Использование сканера QR-кодов
С помощью сканера QR-кодов режущий станок может самостоятельно находить и выполнять файл резки, соответствующий текущей заготовке, среди множества других файлов. Это эффективно повышает уровень автоматизации рабочих процессов.
Использование CCD-камеры
По сравнению с красными лазерными датчиками, CCD-камеры способны гораздо быстрее определять контуры изображений сложной формы. Они распознают более широкий спектр цветов и применимы к большему количеству типов материалов. Наше программное обеспечение позволяет в один клик автоматически идентифицировать контуры графики и добавлять регистрационные метки.
Сегментированное сканирование и сегментированная резка областей
Наш станок обладает функциями сегментированного сканирования и резки областей. Эта возможность имеет решающее значение для обработки длинных рулонных материалов, так как она повышает эффективность работы и снижает трудовую нагрузку на операторов. Кроме того, станок способен выполнять полную резку исключительно длинных графических объектов без необходимости их разделения.

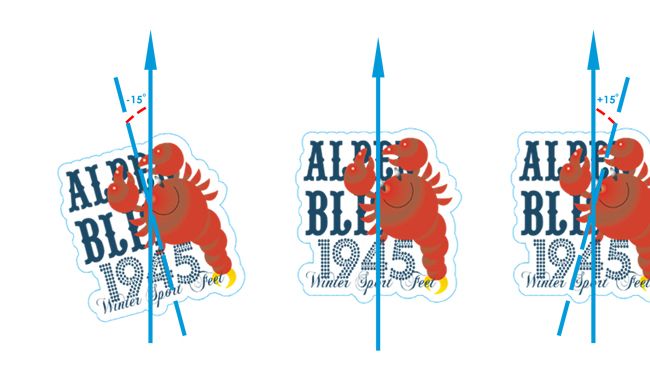

Функция автоматической калибровки отклонений
Экономьте время на точном размещении материала. Пока отклонение при установке не превышает ±15 градусов, резак может точно идентифицировать маркерные точки. Это возможно благодаря тому, что наша система управления грамотно обрабатывает собранные данные о положении маркерных точек, обеспечивая результат, соответствующий фактическому положению.

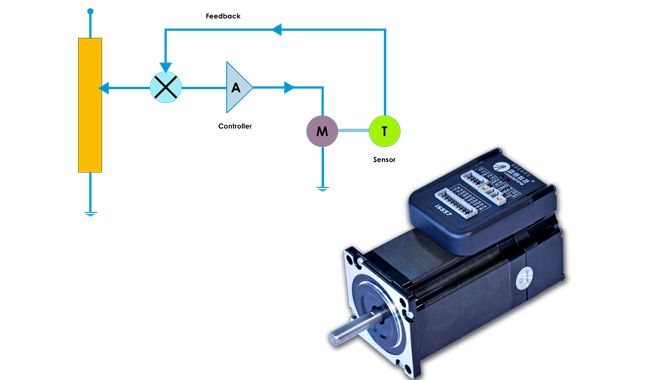

Использование серводвигателей
Для осей X и Y мы применили серводвигатели. Эти двигатели обладают возможностью обратной связи через энкодеры, что позволяет им мгновенно и в режиме реального времени передавать системе управления информацию о текущем положении. Благодаря этому обеспечивается точный контроль точности обработки.
Используемые нами серводвигатели соответствуют медицинским стандартам. Они не только обеспечивают исключительную стабильность, но и отличаются высокой скоростью работы, высоким крутящим моментом и бесшумностью.
Используемые нами серводвигатели соответствуют медицинским стандартам. Они не только обеспечивают исключительную стабильность, но и отличаются высокой скоростью работы, высоким крутящим моментом и бесшумностью.

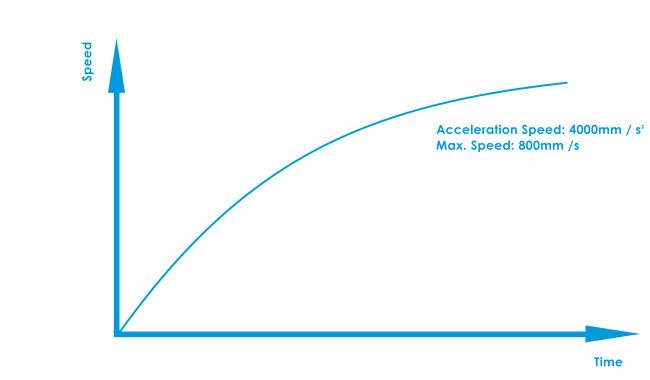

Высокоскоростная резка и плоттерная обработка
Система с сервоприводом обеспечивает максимальную скорость 800 мм/с, что позволяет наладить серийное производство. Она гарантирует плавное ускорение, высокий крутящий момент и выдающуюся точность. Такая инженерная конфигурация обеспечивает исключительную долговечность оборудования при непрерывной работе в тяжелых условиях.

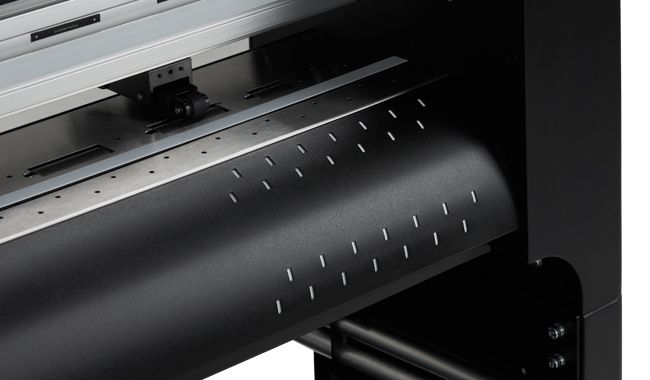

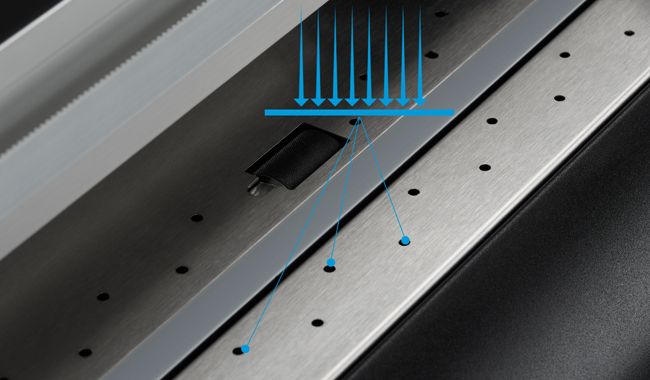

Использование стола с вакуумным прижимом
Стол оснащен вакуумными отверстиями высокой плотности и мощным воздушным потоком для надежной фиксации материалов вплотную к рабочей поверхности. Это позволяет каретке инструмента выполнять быструю и высокоточную резку, а также плоттерные операции.
Использование меток выравнивания материала
Метки выравнивания расположены на передней и задней сторонах правой части корпуса станка. Это облегчает определение и регулировку направления продольного перемещения материала. Также это позволяет визуально контролировать любые отклонения направления во время работы.
Использование датчиков материала
Датчики материала выполняют непрерывную проверку размеров в процессе загрузки. Если обнаруженного размера материала недостаточно для размещения запланированного макета, система автоматически приостанавливает работу. После этого контроллер предлагает оператору либо заменить материал на подходящий по размеру, либо уменьшить масштаб макета.

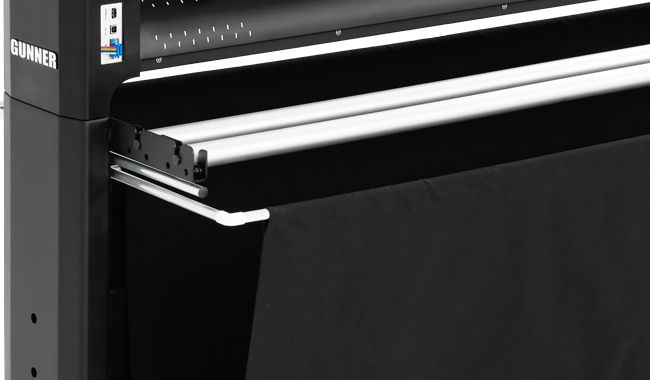

Усовершенствованный держатель материала
Этот компонент отличается высокой несущей способностью и плавным вращением роликов подачи материала. Ролики сохраняют идеальную параллельность друг другу на протяжении всего процесса работы.

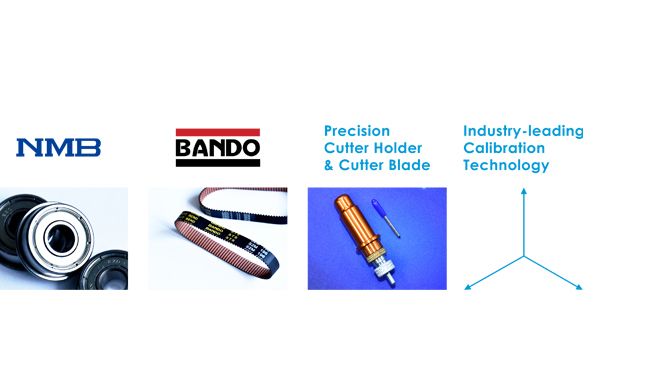

Качественные компоненты и передовые технологии калибровки
Каждая инвестиция окупается. Мы тщательно выбираем комплектующие от ведущих мировых брендов, чтобы создать надежное «сердце» станка. Это гарантирует долгосрочную, стабильную и эффективную работу, поддерживая ваше производство. Кроме того, компоновка нашего продукта продумана так, чтобы вы могли легко покупать аксессуары поблизости и без труда обслуживать оборудование. Это экономит ваше время и деньги, позволяя сосредоточиться на развитии бизнеса без лишних забот. В процессе производства мы используем передовые технологии калибровки, чтобы обеспечить идеальную перпендикулярность и параллельность всех соответствующих осей.

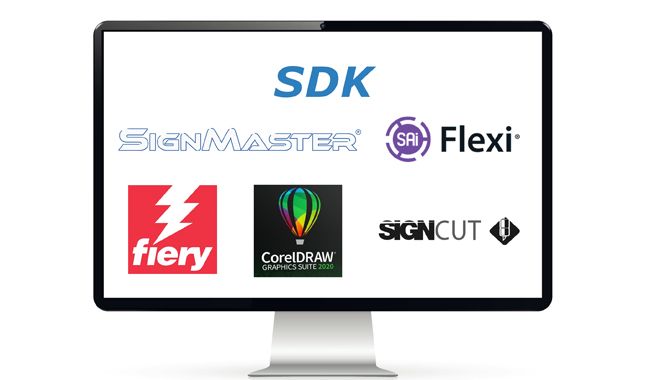

Совместимость с популярным профессиональным ПО
Наши цифровые резаки хорошо адаптированы к популярному во всем мире профессиональному программному обеспечению. Основные поддерживаемые программы:
- FlexiSIGN & PRINT (от SAi)
- SIGNMASTER
- SIGNCUT
- CorelDRAW (от Corel Corporation)
- Digital Factory (от FIERY LLC/CADLINK)

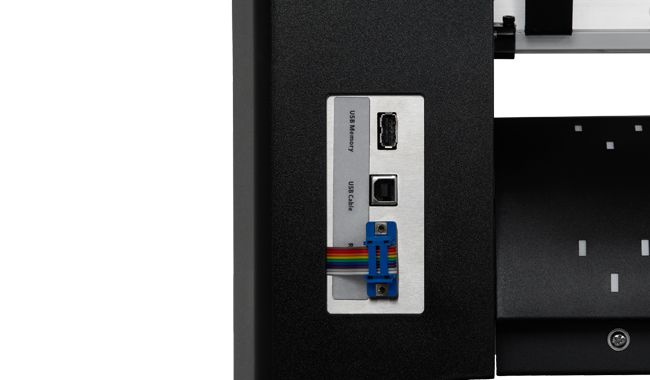

Совместимость с USB-накопителями и USB-кабелем для передачи данных
Для упрощения передачи файлов резки мы внедрили два метода приема данных. Первый — использование USB-флешки, а второй — прямое подключение режущего станка к компьютеру через USB-кабель. Пользователи могут выбрать тот метод, который им удобнее.

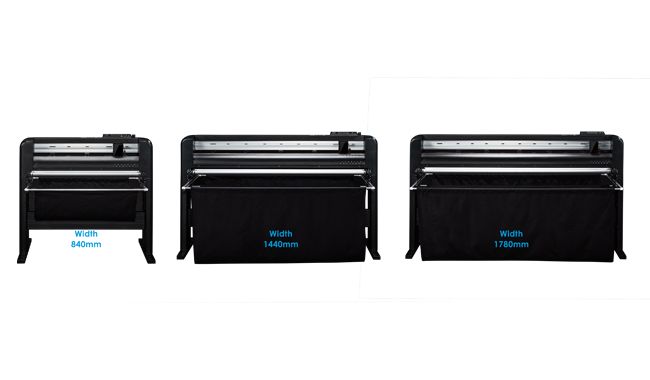

Доступно несколько моделей
Мы предлагаем широкий выбор моделей станков различных размеров. Более того, мы можем адаптировать эти модели под конкретные требования наших клиентов. Это гарантирует точное решение каждой уникальной задачи.
Доступен сертификат CE
Для нас большая честь, что наш продукт получил сертификат ЕС CE, полностью соответствуя строгим стандартам MD, EMC и RoHS.
Технические характеристики
| Характеристика | GR8000-80 | GR8000-140 | GR8000-180 |
|---|---|---|---|
| Макс. ширина резки | 690 / 600 мм | 1290 / 1220 мм | 1630 / 1520 мм |
| Макс. ширина материала | 840 мм | 1440 мм | 1780 мм |
| Мин. ширина материала | 70 мм | 70 мм | 70 мм |
| Толщина материала | ≤ 1.5 мм | ≤ 1.5 мм | ≤ 1.5 мм |
| Макс. скорость резки | 800 мм/с | 800 мм/с | 800 мм/с |
| Макс. давление резки | 600 г (8 шагов) | 600 г (8 шагов) | 600 г (8 шагов) |
| Привод | Серво (Servo) | Серво (Servo) | Серво (Servo) |
| Механ. разрешение | 0.0125 мм | 0.0125 мм | 0.0125 мм |
| Мин. размер символа | 3 x 3 мм | 3 x 3 мм | 3 x 3 мм |
| CCD-камера / QR-сканер | Включено | Включено | Включено |
| Энергопотребление | 60 Вт | 60 Вт | 60 Вт |
| Корзина для сбора | Включена | Включена | Включена |
| Вес (Брутто/Нетто) | 42 / 27 кг | 56 / 62 кг | 105 / 72 кг |
